２４Ｖ（ボルト）電源ＢＯＸ活用実践
別記事にて２４Ｖ（ボルト）のタイマーリレーを作動させて表示灯を交互に点滅させてみました。解説用の配線で表示灯が隣接する状態で御説明しましたが 今回はこれを実用的な配線にするため少し変更を加えて実際に２４Ｖの電気製品を接続してパフォーマンスを演じてみましょう。
２４Ｖ（ボルト）のＬＥＤイルミネーションを４色 入手してみました。
全長５ｍ 両端に＋（プラス）、－（マイナス）の線が出ています。
切断可能な箇所で好みの長さにカットできます。
10㎝刻みで切断可能です。（金色のプリント部分にハサミのマーク）
とりあえず５ｍＬＥＤの半分の位置（2.5ｍ）でカットしてみます。
切断面はビニールテープで絶縁処理しておきましょう。
半端な長さで残ったものも取っておけば使えますよ。（再使用方法は別の機会に御紹介します。）
今回使用したＬＥＤテープライトの御紹介広告はこちら
 |
LEDテープライト DC24V 300連 5m 5050SMD 高輝度 黒ベース 切断可能 正面発光 防水仕様 LEDテープ 全6色 間接照明 看板照明 棚下照明送料無料 価格:1,680円 |
配線を一部 実用向けに変更する。
前回御紹介した配線の回路図をみてみましょう。
上の回路図で赤色線 Ｐ２４（＋）線は渡し配線になっていますね。
これを表示灯の数と同じ４本の線にします。
このように同じ役目を持つ線（この場合は＋プラス線）を複数出すようにする際に「端子台」というものを使用します。
写真のように＋（プラス）～接点⑭へ渡った赤色線はさらに表示灯１（緑ランプ）～表示灯４（オレンジランプ）まで渡し配線でつながっています。
これを一部変更して接点⑭から端子台へと接続します。そこから端子台内で渡し配線をして４本分の＋（プラス）電源を取り出します。
上の写真で白いタグ（Ｐ２４と書いてある）を挟んで向き合った接点（ビス部）はそれぞれつながっています。が、隣どうしは仕切られていてつながっていません。
なので横方向へ渡し配線をすることで＋（プラス）の電気が流れて来るようになります。
向かい合った接点はつながっているので同じく＋（プラス）の電気が来ています。
それを取り出して４本分の＋（プラス）電源とします。
こんな感じです。
端子台が無くてもギボシ端子を使用して渡し配線することも可能です
ギボシ端子の圧着手順
ここで使用している端子を御紹介します。

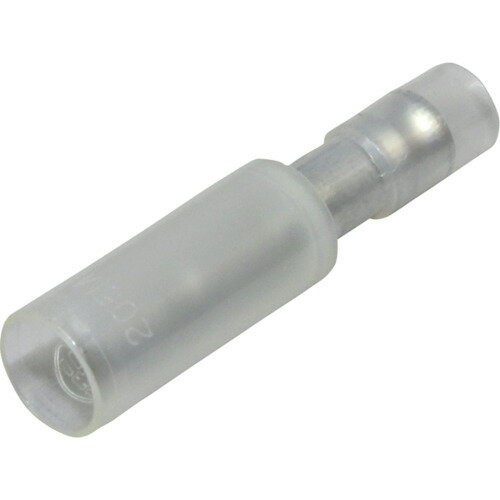

ニチフ製 PC２００５－M オス側の端子です。

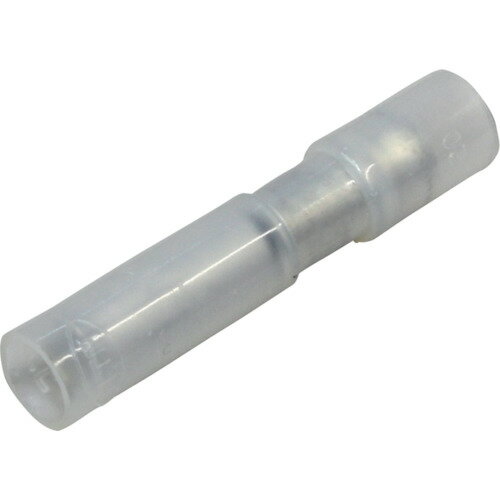

同じくニチフ製 PC２００５－F メス側の端子です。
コードの被覆を取りますが 銅線出代1㎝が目安でしょう。
端子のくびれの部分を圧着します。
線を差し込む穴です。
ゆっくりとコードを通していき被覆部が突き当たるところで止めます。
そのまま ずれないように保持します。
くびれの部分を電工ペンチで挟み
そのまま一杯に握ります。
電工ペンチが自動で開きます。
補足
刻印1.25の所です。
2本のコードを圧着する際は銅線部分を長めにとり 線を半分に分けて一方を被覆部でカットします。
こんな感じです。
残った銅線部分をより合わせます。
コードを差し込んだ様子
この状態で圧着します。
圧着後の様子
圧着後は抜け防止でビニールテープで補強しましょう。
端子台を使用する場合は＋（プラス）用の線を4本作製します。
一方はY字端子に もう一方はメス端子にします。これを4本
端子台を使用しない場合はここはスルーして下さい。
続いてランプの－（マイナス）側へつながる4本の線も作製します。（これはスルーしないで下さい。）
これも一方をY字端子、もう一方をメス端子にします。
今回使用したニチフ製端子の御紹介広告はこちら
 |
ニチフ 差込形ピン端子パック PC形 (100個入) [PC 2005-M-CLR] PC2005MCLR 販売単位：1 価格:1,999円 |
 |
ニチフ 差込形ピン端子パック PC形 (100個入) [PC 2005-F-CLR] PC2005FCLR 販売単位：1 価格:1,999円 |
配線して機能部分を構築する。
＋（プラス）側の配線
－（マイナス）側の配線
配電キャビネットに収めた様子
キャビネットが無い場合は程よいサイズの空き箱でも良いでしょう。
コードを通す穴を作ります。
ブレーカーに接続するコードを一旦外して穴に通します。
穴に通して再度接続します。
DINレールの裏面に両面テープを貼り 箱の底面に固定すると良いでしょう。
出来上がり。
カムフラージュにもなります。
これで主な機能部分ができました。
LEDランプに接続する。
まず、ＬＥＤランプのコードにオス端子を圧着します。
次に LEDランプを任意の場所へセットします。
ＬＥＤの裏面が粘着テープになっているので剥離紙をはがして貼り付けできます。
この例では天井部の梁やカーテンレールの側面に取り付けてみました。
続いて電源BOXからそれぞれのLEDランプに2芯線ケーブルを接続します。（＋、－の電源）
まずは電源BOXからLEDランプへの距離に合わせてケーブルをカットします。
次にカッターを使って被覆をカットします。
被覆のみをカットするのでカッターの刃を軽く当て コードを廻すイメージです。
指でコードを廻しながら被覆に切れ込みを入れていきます。
動画でも御紹介します。
両端に端子を付けます。一方をメス端子にします。
もう一方はオス端子にします。
まずタイマーリレーからの青色線（－マイナス）と（＋プラス）線で１ペア
これを２芯線につなぎます。
判りやすく2芯線の白線を（＋プラス）、黒線を（－マイナス）につなぐことにします。
2芯線の方はオス端子です。補足ですがオス端子、メス端子は上流側（電気が流れて来る方）をメス端子にするのが決まりです。接触した際に金属部分が触れないよう考慮した決まりです。
次にタイマーリレーからの白色線（－マイナス）と（＋プラス）線で２ペア目
同様に２芯線につなぎます。
残りの黄色線と茶色線もそれぞれ（＋プラス）線とペアにして２芯線につなぎます。
２芯線のもう一方をLEDランプにつなぎます。
この場合も同じく２芯線の白色線を（＋プラス）、黒色線を（－マイナス）につなぎます。
全ての配線が完了したところでタイマーリレーの設定をします。
ここでは５秒間隔で点滅する設定にします。
まずタイムレンジを１０s（秒）に合わせます。
動作モードを点滅パターン１にします。
ダイヤルを廻して0.5の所に合わせます。（10秒の0.5で5秒になる）
これで準備は整いました。

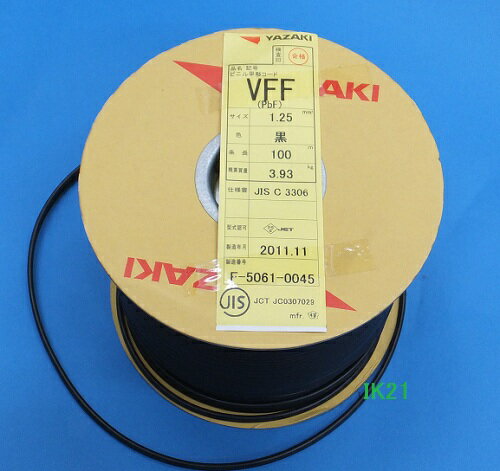

2芯コードの御紹介広告はこちら
 |
各社 〓 VFF ビニル平形コード 1メートルから切り売り 〓 VFF1.25mm2×2芯 価格:55円 |
LEDイルミネーション作動
ブレーカーをONします。
コンセントを差し込みます。
中間スイッチをONして動作開始
例えば タイムレンジを１０min（分）に合わせて ダイヤルで0.5にして5分置きに色が切り替わって点灯する設定にすることで いつの間にかイルミネーションの色が変わっている！といった演出もできます。
電源BOXにはLED4本分の＋プラス、－マイナスのペアを設けていましたが さらに あと4本分増設できます。
1個の接点にY字端子2個接続できるのでこの仕様では最高８ペアの電源が取れます。
カットしたLEDの残りを使ってあり合わせのガラス製置物をテーブル上でライトアップしてみます。
即興 ルームコーディネートの一例です。
補足ですがLEDテープの裏面は粘着テープになっていますが あまりこれに頼らないほうがいいかと思われます。今回天井部の木製梁に貼り付けましたが、しばらくすると はがれてぶら下がってしまいました。フラットな金属面やプラスチック面なら大丈夫なのかも．．．
万全を期すなら透明な強力粘着テープで何か所か上から貼って補強した方が無難でしょう。
もしくは結束バンドで何か所か固定する等 ケースバイケースで対応するのが望ましいです。
まとめ
いかがですか。
この電源BOXがあれば２４Ｖ（ボルト）の電気製品なら色々な物を接続して動作させる事ができます。季節ごとのイベント時にも活用できると思います。
